CA-S20W软件解决方案

步骤1 设置和测量
测量数据的简易设置
观看屏幕中取景器图像的同时，轻松调节测量区域，无需移动CA-2000。
图像显示测量屏幕和取景器视图

步骤2 数据分析
可创建和保存适用于应用软件的屏幕
出厂即提供数据分析的基本屏幕，购买后可即刻使用。 可根据需要更改屏幕布局中的各种图表和数据分析画面，用户定义的布局同样可以保存为模版。

* 图像显示9点测量的屏幕示例

色差显示
色差以矢量显示，并且超过设定上限的色差将以圆圈形式着重标出。
* 图像显示100点色差测量的屏幕示例。

仿真色彩显示
适用于亮度观察和色度分布。
色度图显示
清晰显示色度变化。

光点显示
通过对光点内的区域进行平均化，确定每个点的测量值，以此测量用户定义尺寸和数量的多个光点。
3D图表显示
以3D立体显示数据，以便更好地了解整个状况。

柱状图显示
显示柱状图（频率分布），以便更容易观察亮度和色度的变化。
步骤3 评估和报告
数据转换为Excel®和word®格式
指定范围内的数据可转换为Microsoft Excel®和 Word®形式。
复制和粘贴图表操作促进了报告的准备过程。
* Excel® , Word®是Microsoft Corporation在美国和其它商标。

特征
多画面显示
可显示和比较各图表的缩略图。

剖面图显示
可显示光标位置的水平和垂直剖面图。

增强不均匀显示
可增强不均匀的点或线，以便更容易识别瑕疵。

* 屏幕显示测量不均匀线条画面时的伪彩色显示（左）和增强不均匀显示（右）示例。

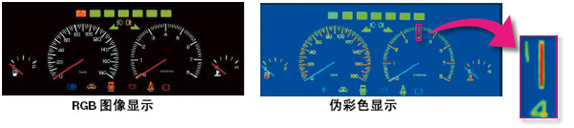

示例： 汽车仪器面板测量示例

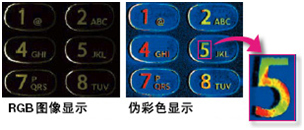

示例： 手机键盘测量示例

光点显示
光点内的区域统计显示在列表中，并且为光点分配序号和标签，这种标记使得测量定位更加容易。


使用CA-S20w进行简易管理、分析和评估（标配附件）！

操作系统	Windows® XP Professional SP2（日文版、英文版、和韩文版） Windows® XP Professional x 64 Edition（日文版、英文版）
CPU	相当于Pentium® 4 2.8 GHz或更高
内存	1024 MB或更高
硬盘	系统驱动器（已安装操作系统）需要至少80MB自由空间 另外，每个镜头需要以下自由空间安装校准数据。 对于标配镜头： 约540MB 对于广角镜头： 约470MB 对于望远镜头： 约1.3GB 同样，如果要在硬盘上保存测量数据，需要额外的自由空间。 （分辨率为980 x 980的1000个测量数据至少需要约11GB）
显示屏	能够显示至少1280 × 1024点/65,536色（高彩色、16位）
其它	CD-ROM驱动器（安装软件时需要） DVD-ROM驱动器（安装校准数据时需要） （可使用能够读取CD-R和DVD-R媒介的合并驱动器取代上述2种驱动器。） USB端口： USB版本 2.0，A型接口；用于连接测量仪器 Excel® 2003（使用自动操作进行连续操作时需要）

• Windows®, Excel®是Microsoft Corporation在美国和其它注册商标或商标。
• Pentium®是Intel Corporation在美国和其它注册商标或商标。
